云上电容屏FPC绑定-标准确认

来源：本站原创发布日期：2018-08-22 13:44:01【大中小】

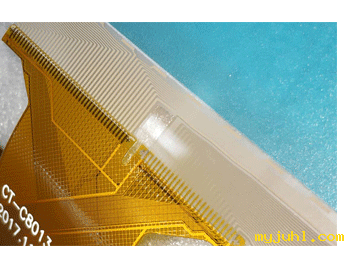

电容屏FPC绑定

电容屏FPC绑定，a.ACF必须5℃冷藏，压好后外观出现明显压痕，b.触摸屏FPC成透明状。触摸屏FPC拉力测试

a.将电容触摸屏固定在测试板上。b.使拉力器方向垂直向上，使用480g拉力12±2sc.使拉力器与LPC同行方向，使用1800g拉力12±2S

d.使拉力器在水平状态与测试板垂直90°方向，使用140g拉力12±2Se.USB触摸屏连接端子进行50次插拔测试

标准确认

a.触摸屏FPC无断裂、无松动OK。b.触摸屏USB的连接端子无松动、接触良好OK。c.触摸屏USB线完全插接正常工作OK。

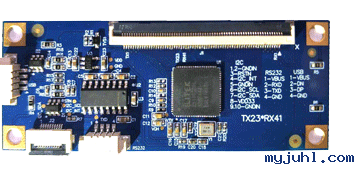

触摸屏控制器方案:ILI2511/2302/2510触摸屏控制器结构：宽: 26mm, 长: 50mm触摸屏控制器参数:输入电压 USB: 4.75V ~ 5.25V,常用 5V；IIC :VDD 2.7~3.3V

常用 3.3V,VDDIO=VDD 工作温度范围 -20 ~ 20℃储存温度范围 -20 ~ 20℃ 最大坐标范围 16384 X 9600极限电气参数： Table 0- 1: 绝对最大额定值参数符号最小值最大值

单位 USB 5V 电源输入 VBUS -0.3 6.0 V VDD电源输入 VDD -0.3 3.6 V VDD3D电源输入 VDD3D -0.3 3.6V VDD3A 电源输入 VDD3A -0.3 3.6 V

详情咨询，网站地址：//www.myjuhl.com
